MỤC LỤC

C – CÔNG TÁC THI CÔNG TRÁT

LƯU ĐỒ THI CÔNG TRÁT TƯỜNG 1 CÁC BƯỚC THI CÔNG

2 CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG

D.   CÔNG TÁC THI CÔNG LÁNG NỀN

LƯU ĐỒ THI CÔNG LÁNG NỀN 1 CÔNG TÁC CHUẨN BỊ

• CÁC BƯỚC THI CÔNG
• CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG

E.   CÔNG TÁC THI CÔNG ỐP LÁT

LƯU ĐỒ THI CÔNG ỐP LÁT

• CHUẨN BỊ DỤNG CỤ THI CÔNG
• CHUẨN BỊ VẬT LIỆU ĐẦU VÀO
• CHUẨN BỊ BẢN VẼ, MẶT BẰNG THI CÔNG

• CÁC BƯỚC THI CÔNG ỐP TƯỜNG
• CÁC BƯỚC THI CÔNG LÁT NỀN
• YÊU CẦU KỸ THUẬT CHUNG
• CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG
• MỘT SỐ TIÊU CHUẨN ÁP DỤNG

F.   CÔNG TÁC THI CÔNG TRẦN THẠCH CAO

LƯU ĐỒ THI CÔNG TRẦN THẠCH CAO

• CÔNG TÁC CHUẨN BỊ TRƯỚC KHI THI CÔNG
• CHUẨN BỊ DỤNG CỤ THI CÔNG

H. CÔNG TÁC THI CÔNG CỬA GỖ

LƯU ĐỒ THI CÔNG CỬA GỖ

I. CÔNG TÁC THI CÔNG CỬA NHÔM KÍNH

LƯU ĐỒ THI CÔNG CỬA NHÔM KÍNH

• 1 QUY ĐỊNH CHUNG
• 2 CHUẨN BỊ DỤNG CỤ THI CÔNG
• 3 CÁC BƯỚC THI CÔNG
• 4 CÁC LỖI THI CÔNG THƯỜNG GẶP

K. CÔNG TÁC THI CÔNG SÀN GỖ

LƯU ĐỒ THI CÔNG SÀN GỖ

• 1 CHUẨN BỊ DỤNG CỤ THI CÔNG

2 LƯU Ý TRƯỚC KHI THI CÔNG

3 CÁC BƯỚC THI CÔNG

4 CÁC LỖI THI CÔNG THƯỜNG GẶP

CÔNG TÁC CHUẨN BỊ CHUNG GIAI ĐOẠN BẮT ĐẦU THI CÔNG

CÁC NỘI DUNG CẦN CHUẨN BỊ TRƯỚC KHI THI CÔNG

NỘI DUNG CÁC CÔNG TÁC CHUẨN BỊ:

• CHUẨN BỊ BẢN VẼ (BẢN VẼ SHOPDRAWING, BẢN VẼ BIỆN PHÁP THI CÔNG), LẬP TIẾN ĐỘ THI CÔNG, KẾ HOẠCH TỔ CHỨC NHÂN LỰC THI CÔNG
• NHẬN BÀN GIAO MẶT BẰNG TỪ PHẦN THÔ
• VỆ SINH DỌN DẸP MẶT BẰNG THI CÔNG
• CHUẨN BỊ DỤNG CỤ THI CÔNG, MẶT BẰNG TẬP KẾT VẬT TƯ, VẬT LIỆU. VẬT LIỆU SỬ DỤNG PHẢI ĐÚNG CHỦNG LOẠI, ĐẢM BẢO CHẤT LƯỢNG ĐÚNG THEO YÊU CẦU THIẾT KẾ VÀ CÓ DỰ TRÙ ĐỂ ĐÁP ỨNG TIẾN ĐỘ THI CÔNG THEO YÊU CẦU
• TRANG THIẾT BỊ AN TOÀN, DỤNG CỤ THI CÔNG BAO GỒM: ĐỒ BẢO HỘ LAO ĐỘNG, BIỂN BÁO, BIỆN PHÁP AN TOÀN KHI THI CÔNG TRÊN CAO, LẮP ĐẶT HỆ THỐNG GIÁO NGOÀI, LƯỚI CHẮN VẬT RƠI, CHẮN BỤI VÀ LAN CAN AN TOÀN KHI THI CÔNG NHÀ CAO TẦNG
• CHUẨN BỊ DỤNG CỤ ĐẦY ĐỦ PHỤC VỤ CHO CÔNG TÁC XÂY BAO GỒM: DAO XÂY, BAY, THƯỚC TẦM, THƯỚC RÚT, DÂY RỌI, QUẢ RỌI, NIVO, MÁY TRẮC ĐẠC, MÁY TRỘN VỮA,…
• CHUẨN BỊ NHÂN LỰC ĐÁP ỨNG TIẾN ĐỘ THI CÔNG

CHUẨN BỊ DỤNG CỤ THI CÔNG

XE TRỘN VỮA

XE NÂNG DẦU

XE NÂNG TAY

                                                                                                                               XE RÙA

                                                                                          PALLET SẮT

PALLET GỖ

BAY XÂY

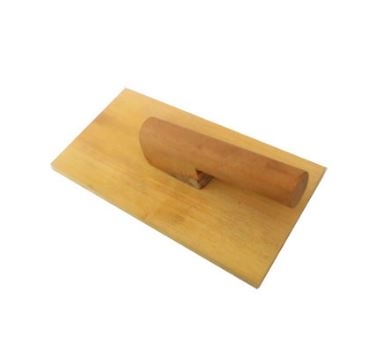

BÀN XOA GỖ

THƯỚC NHÔM

MÁY LARSER

DÂY DỌI

THÙNG RÁC

CHUẨN BỊ BẢN VẼ VÀ LẬP TIẾN ĐỘ THI CÔNG

TRIỂN KHAI BẢN VẼ THI CÔNG

• BẢN VẼ THỂ HIỆN ĐẦY ĐỦ CÁC THÔNG TIN ĐỂ THI CÔNG NHƯ VỊ TRÍ, ĐƯỜNG MỰC TRẮC ĐẠC, CÁC MẶT CẮT ĐIỂN HÌNH, CAO ĐỘ, CẤP PHỐI,…VÀ MỘT SỐ GHI CHÚ KHÁC
• BẢN VẼ SHOPDRAWING CẦN ĐƯỢC PHÊ DUYỆT CỦA CÁC ĐƠN VỊ TƯ VẤN (TVGS, TVQLDA) TRƯỚC KHI THI CÔNG.

1. TIẾN ĐỘ THI CÔNG LÀ MỘT SƠ ĐỒ BỐ TRÍ TIẾN TRÌNH THỰC HIỆN CÁC HẠNG MỤC CÔNG VIỆC NHẰM XÂY DỰNG CÔNG TRÌNH THEO HỢP ĐỒNG THI CÔNG ĐÃ KÝ KẾT GIỮA NHÀ THẦU VỚI CHỦ ĐẦU TƯ, NHÀ THẦU VỚI CÁC ĐƠN VỊ THI CÔNG.
2. KHI LẬP TIẾN ĐỘ THI CÔNG CẦN LƯU Ý CÁC YẾU TỐ SAU:

• XÁC ĐỊNH ĐƯỢC TRÌNH TỰ THỰC HIỆN CÔNG ViỆC
• DỰ TRÙ THỜI GIAN VÀ NGUỒN LỰC THỰC HIỆN CÔNG VIỆC. NGUỒN LỰC CHÍNH BAO GỒM NHÂN LỰC, NGUYÊN VẬT TƯ, MÁY THI CÔNG CHO TỪNG CÔNG VIỆC THEO TIẾN ĐỘ CÔNG TRÌNH
• TIẾN ĐỘ THI CÔNG ĐƯỢC CÁC BÊN THỐNG NHẤT, THỎA THUẬN (PHỤ THUỘC NHIỀU VÀO TIẾN ĐỘ THI CÔNG HOÀN THIỆN CỦA CHỦ ĐẦU TƯ)

NHẬN BÀN GIAO MẶT BẰNG PHẦN THÔ

MẶT BẰNG SÀN

• MẶT BẰNG BÀN GIAO PHẢI ĐƯỢC VỆ SINH SẠCH SẼ, KHÔNG ĐƯỢC TẬP KẾT CÁC VẬT TƯ KHÔNG LIÊN QUAN ĐẾN CÔNG TÁC HOÀN THIỆN.
• XỬ LÝ CÁC LỖI THI CÔNG TẠI VỊ TRÍ CHÂN CỘT VÁCH, SÀN HẠ CỐT TRƯỚC KHI BÀN GIAO CHO HOÀN THIỆN

MẶT BẰNG TRẦN

• MẶT BẰNG TRẦN PHẢI ĐƯỢC THÁO GỠ COPHA MỘT CÁCH TRIỆT ĐỂ (BAO GỒM CẢ ĐINH, BA VIA, MÚT XỐP, NILONG…).
• CÁC LỖI PHÌNH BÊ TÔNG DẦM PHẢI ĐƯỢC ĐỤC TẨY ĐƯA VỀ KÍCH THƯỚC CHUẨN

MẶT BẰNG TRẦN

• MẶT BẰNG TRẦN PHẢI ĐƯỢC THÁO GỠ COPHA MỘT CÁCH TRIỆT ĐỂ (BAO GỒM CẢ ĐINH, BA VIA, MÚT XỐP, NILONG…).
• CÁC LỖI PHÌNH BÊ TÔNG DẦM PHẢI ĐƯỢC ĐỤC TẨY ĐƯA VỀ KÍCH THƯỚC CHUẨN

CỘT VÁCH

• CỘT VÁCH ĐƯỢC THÁO GỠ COPHA TRIỆT ĐỂ, ỐNG NHỰA LUỒN TY PHẢI ĐƯỢC ĐẬP BỎ TRƯỚC KHI BÀN GIAO
• CÁC VỊ TRÍ BÊ TÔNG PHÌNH ĐƯỢC ĐỤC TẨY ĐƯA VỀ KÍCH THƯỚC CHUẨN

CHUẨN BỊ VẬT LIỆU ĐẦU VÀO

KIỂM TRA VÀ NHẬP CÁT VỀ CÔNG TRƯỜNG:

• CÁT ĐƯỢC KIỂM THEO TỪNG XE DƯỚI SỰ GIÁM SÁT CỦA CÁN BỘ VẬT TƯ VÀ THỦ KHO, ĐO ĐẠC KÍCH THƯỚC CỤ THỂ VÀ GHI VÀO BIÊN BẢN CHỐT KHỐI LƯỢNG
• KIỂM TRA SƠ BỘ CHẤT LƯỢNG CÁT: NẾU KHÔNG ĐÚNG CHỦNG LOẠI YÊU CẦU, CÓ LẪN QUÁ NHIỀU TẠP CHẤT THÌ TRẢ VỀ, TUYỆT ĐỐI KHÔNG NHẬN
• LẤY MẪU THÍ NGHIỆM KIỂM TRA CÁC CHỈ TIÊU, TÍNH CHẤT CỦA CỐT LIỆU
• TIÊU CHUẨN ÁP DỤNG: TCVN 7570:2006, TCVN 7572:2006

NHẬP VÀ KIỂM TRA GẠCH VỀ CÔNG TRƯỜNG:

• KIỂM ĐẾM GẠCH VỀ CÔNG TRƯỜNG, LOẠI BỎ GẠCH VỠ
• KIỂM TRA XÁC SUẤT: NẾU GẠCH SAI KÍCH THƯỚC NHIỀU THÌ KHÔNG NHẬN VÀ YÊU CẦU CẤP LẠI
• MẪU THỬ ĐƯỢC LẤY THEO TỪNG LÔ CÙNG CHỦNG LOẠI GẠCH ĐỂ KIỂM TRA CÁC CHỈ TIÊU CƠ LÝ (CƯỜNG ĐỘ NÉN, UỐN, HÚT NƯỚC,…).
• TIÊU CHUẨN ÁP DỤNG: TCVN 1450:2009, TCVN 1451:2009

• ƯU TIÊN PHƯƠNG ÁN TỔ CHỨC TRỘN VỮA DƯỚI MẶT ĐẤT RỒI VẬN CHUYỂN LÊN VỊ TRÍ THI

CÔNG

KHU VỰC TRỘN VỮA:

• XÂY TƯỜNG CHẮN 3 MẶT XUNG QUANH BÃI TRỘN ĐỂ TRÁNH VƯƠNG VÃI CÁT RA SÀN
• THIẾT KẾ MÁI CHE CHO BÃI TRỘN NHẰM MỤC ĐÍCH:

ĐẢM BẢO AN TOÀN KHI THI CÔNG

THI CÔNG ĐƯỢC TRONG CÁC ĐIỀU KIỆN THỜI TIẾT MƯA NẮNG KHÁC NHAU

KHU VỰC TẬP KẾT XI MĂNG:

• XI MĂNG LÀ LOẠI VẬT LIỆU RẤT HÁO NƯỚC NÊN CẦN CÓ CHẾ ĐỘ BẢO QUẢN ĐÚNG QUY ĐỊNH,
• CỤ THỂ NHƯ SAU:

TRÊN PHƯƠNG TIỆN XE VẬN CHUYỂN: SÀN XE PHẢI KHÔ, CÓ MÁI CHE MƯA NẮNG KHO CHỨA XI MĂNG PHẢI KHÔ RÁO, SẠCH SẼ, CÓ TƯỜNG BAO VÀ MÁI CHE

CÁC BAO XI MĂNG PHẢI KÊ CAO CHÂN VÀ CÁCH TƯỜNG ÍT NHẤT 20CM

MỖI CHỒNG XI MĂNG CHẤT LÊN KHÔNG QUÁ 10 BAO, XẾP RIÊNG THEO TỪNG LÔ

CHUẨN BỊ VẬT LIỆU THÉP

TẬP KẾT VÀ VẬN CHUYỂN GẠCH:

• TẬP KẾT VẬT TƯ GẠCH GẦN VẬN THĂNG, THUẬN TIỆN CHO CÔNG TÁC VẬN CHUYỂN
• VỚI MẶT BẰNG RỘNG RÃI:

TẬP KẾT GẠCH THEO TỪNG PALET

DÙNG XE NÂNG VẬN CHUYỂN PALET VÀO VỊ TRÍ VẬN THĂNG

VỚI MẶT BẰNG CHẬT HẸP

GẠCH XẾP GỌN GÀNG THÀNH TỪNG ĐỐNG

DÙNG XE BÒ (XE CẢI TIẾN) VẬN CHUYỂN LÊN CÁC TẦNG THI CÔNG

YÊU CẦU VỚI BÃI TRỘN VỮA:

• VỮA ĐƯỢC TRỘN BẰNG MÁY, ĐƯỢC ĐỰNG TRONG CÁC MÁNG TRỘN ĐỂ ĐẢM BẢO KHÔNG MẤT NƯỚC, RƠI VÃI RA NGOÀI
• DÁN CẤP PHỐI TRỘN TRÊN MÁY TRỘN HOẶC TRÊN TƯỜNG KHU VỰC BÃI TRỘN
• ĐÓNG SẴN CÁC HỘC ĐONG CÁT, XI, ĐÁ. HỘC ĐONG THƯỜNG CÓ KÍCH THƯỚC 40X40X25CM HOẶC 40X20X20CM
• VỮA XÂY ĐƯỢC SỬ DỤNG HẾT TRONG CA LÀM VIỆC, KHÔNG SỬ DỤNG VỮA SAU KHI TRỘN QUÁ 2H ĐỂ XÂY

CÔNG TÁC THI CÔNG XÂY

CÁC BƯỚC THI CÔNG

TRIỂN KHAI CÔNG TÁC TRẮC ĐẠC:

• TRIỂN KHAI CỐT CHUẨN +1M LÊN CỘT VÁCH VÀ ĐƯỜNG MỰC GỬI TRÊN SÀN
• BẬT MỰC TƯỜNG XÂY THEO ĐÚNG BẢN VẼ SHOP ĐƯỢC DUYỆT
• ĐỐI VỚI CAO ĐỘ +1M: KHẢO SÁT CAO ĐỘ THÔ TOÀN BỘ MẶT BẰNG, PHÂN TÍCH SỐ LIỆU ĐỂ ĐIỀU CHỈNH CỐT +1M CHO PHÙ HỢP. TRƯỜNG HỢP SÀN THÔ BỊ ÂM NHIỀU, CẦN ĐIỀU CHỈNH HẠ CỐT +1M CHO PHÙ HỢP
• VIỆC ĐIỀU CHỈNH CẦN ĐƯỢC SỰ ĐỒNG Ý CỦA TVGS, SAU KHI TRAO ĐỔI VÀ THỐNG NHẤT VỚI CÁC ĐƠN VỊ THI CÔNG KHÁC.

MỤC LỤC
TRANG TRANG
A – CÔNG TÁC CHUẨN BỊ CHUNG GIAI ĐOẠN BẮT ĐẦU THI CÔNG 1 3 CHUẨN BỊ MẶT BẰNG THI CÔNG 62
CÁC NỘI DUNG CẦN CHUẨN BỊ TRƯỚC KHI THI CÔNG 2 4 MỘT SỐ LOẠI TRẦN THÔNG DỤNG 63
1 CHUẨN BỊ DỤNG CỤ THI CÔNG 3 5 CÁC BƯỚC THI CÔNG TRẦN CHÌM 64
2 CHUẨN BỊ BẢN VẼ, LẬP TIẾN ĐỘ THI CÔNG 4 6 CÁC BƯỚC THI CÔNG TRẦN THẢ 68
3 NHẬN BÀN GIAO MẶT BẰNG PHẦN THÔ 5 7 CÔNG TÁC NGHIỆM THU 69
4 CHUẨN BỊ VẬT LIỆU ĐẦU VÀO 6 8 LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG 70
5 CHUẨN BỊ MẶT BẰNG TẬP KẾT VẬT LIỆU 7 G. CÔNG TÁC SƠN BẢ TRONG VÀ NGOÀI NHÀ 73
B – CÔNG TÁC THI CÔNG XÂY 9 LƯU ĐỒ THI CÔNG SƠN BẢ 74
LƯU ĐỒ THI CÔNG XÂY TƯỜNG 10 1 CHUẨN BỊ DỤNG CỤ THI CÔNG 75
1 CÁC BƯỚC THI CÔNG 11 2 CÁC BƯỚC THI CÔNG SƠN BẢ TRONG NHÀ 76
2 CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG 16 3 CÁC BƯỚC THI CÔNG SƠN BẢ NGOÀI NHÀ 80
3 MỘT SỐ TIÊU CHUẨN ÁP DỤNG 19 4 LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG 82

C – CÔNG TÁC THI CÔNG TRÁT
LƯU ĐỒ THI CÔNG TRÁT TƯỜNG 1 CÁC BƯỚC THI CÔNG
2 CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG
D. CÔNG TÁC THI CÔNG LÁNG NỀN
LƯU ĐỒ THI CÔNG LÁNG NỀN 1 CÔNG TÁC CHUẨN BỊ
2 CÁC BƯỚC THI CÔNG
3 CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG
E. CÔNG TÁC THI CÔNG ỐP LÁT
LƯU ĐỒ THI CÔNG ỐP LÁT
1 CHUẨN BỊ DỤNG CỤ THI CÔNG
2 CHUẨN BỊ VẬT LIỆU ĐẦU VÀO
3 CHUẨN BỊ BẢN VẼ, MẶT BẰNG THI CÔNG
5 CÁC BƯỚC THI CÔNG ỐP TƯỜNG
6 CÁC BƯỚC THI CÔNG LÁT NỀN
7 YÊU CẦU KỸ THUẬT CHUNG
8 CÁC LỖI THƯỜNG GẶP TRONG QUÁ TRÌNH THI CÔNG
9 MỘT SỐ TIÊU CHUẨN ÁP DỤNG
F. CÔNG TÁC THI CÔNG TRẦN THẠCH CAO
LƯU ĐỒ THI CÔNG TRẦN THẠCH CAO
1 CÔNG TÁC CHUẨN BỊ TRƯỚC KHI THI CÔNG
2 CHUẨN BỊ DỤNG CỤ THI CÔNG

20 5 LƯU Ý QUAN TRỌNG
21 H. CÔNG TÁC THI CÔNG CỬA GỖ
22 LƯU ĐỒ THI CÔNG CỬA GỖ
27 1 CHUẨN BỊ DỤNG CỤ THI CÔNG

38 LƯU ĐỒ THI CÔNG CỬA NHÔM KÍNH
41 1 QUY ĐỊNH CHUNG
42 2 CHUẨN BỊ DỤNG CỤ THI CÔNG
43 3 CÁC BƯỚC THI CÔNG
44 4 CÁC LỖI THI CÔNG THƯỜNG GẶP
45 K. CÔNG TÁC THI CÔNG SÀN GỖ
46
51 LƯU ĐỒ THI CÔNG SÀN GỖ
53 1 CHUẨN BỊ DỤNG CỤ THI CÔNG
54 2 LƯU Ý TRƯỚC KHI THI CÔNG
57 3 CÁC BƯỚC THI CÔNG
4 CÁC LỖI THI CÔNG THƯỜNG GẶP
